X4

X4創新推出并發展了功放平臺的概念，將一個全球兼容的電源與全功能的數字信號處理器整合在功放中。

作為基于ARM Cortex A-8處理器和TI C6000 DSP平臺的完整數字音頻信號管理系統，代表著信號處理達到一個創新水平，能提供如下諸多性能：

非布爾類型路由與混音、帶升余弦、IIR和FIR濾波器的多級均衡、輸入處理中最多4s的延時，以及時間校準中達200ms的延時、增益與極性調整、分頻器、峰值限幅器、TruePower?限幅器和DampingControl?有源阻尼控制。

X4兼容全球交流電源并且可與任何地區電源線配置直接連接：現在適用于從85 V交流電源到440 V交流電源范圍內的單相、雙相和三相運行，無需手動選擇。設備自身可直接實現真三相負載的平衡，而無需在配電系統設計中進行任何復雜的負載分配。

可選+DANTE版本。

• 電源
  全球適用的先進開關模式電源技術，可與任何地區電源線配置進行直接連接。
  適用于從85 V交流電源到440 V交流電源范圍內的單相、雙相和三相運行，無需手動選擇。
  設備自身可直接實現真三相負載的平衡，而無需在配電系統設計中進行任何復雜的負載分配。
  PFC(功率因數校正)技術實現了極低的電源消耗和極廣的電源運行范圍
  低浪涌限制減少了交流浪涌電流，無需另行購買昂貴的電源時序器

•


• 保護
  全面的保護電路：
  創新的運行故障保護，通過主動探測從電源中獲取的輸出功率，自適應維持系統的正常運行
  實時的輸出信號測量與處理，以獲得真正的瞬時輸出功率：采集所有數據并與電源的有效儲存能量和有效功率數據進行比較，避免系統出現偏差，如過電壓、過電流、短路等
  有害信號防止：直流電保護、甚高頻保護、削波保護

•


• 常規
  第六代固定頻率開關模式輸出級帶來高品質的聲音精度
  體積小巧，功率密度高
  模塊化構造可進行后面板定制
  AES3 數字輸入
  兩個冗余Dante? 數據流

•


• 設置
  非布爾類型的通道路由
  輸入信號備份策略，可提高可靠性，不會受信號故障影響
  信號分組用于音箱路由
  內置WiFi遠程管理

•


• 監控
  硬件監控，可以實現快速本地診斷
  每個通道的負載阻抗測量/顯示
  每個通道的輸出功率測量/顯示
  電源電壓和電流測量/顯示

•


• 數字信號處理
  TI C6000數字信號處理器平臺架構
  模擬到數字/數字到模擬轉換器：雙24bit @ 96 kHz Tandem?架構，動態范圍127 dB，每個通道都有
  每個通道都有輸入/輸出獨立均衡器，提供升余弦、自定義FIR濾波器、參量IIR濾波器：峰值濾波器、高擱架/低擱架濾波器、全通濾波器、帶通濾波器、帶阻濾波器、高通/低通濾波器
  分頻器：線性相位（FIR）、混合（FIR-IIR）、Butterworth、Linkwitz-Riley、Bessel：6 dB/倍頻程至48 dB/倍頻程 (IIR)
  每個通道時間對準的輸入延時最多為4s，輸出延遲達200 ms
  Active DampingControl?有源阻尼控制技術用于電纜補償
  功率限幅器（TruePower?，RMS電壓，RMS電流）+峰值限幅器

•


• 遠程管理

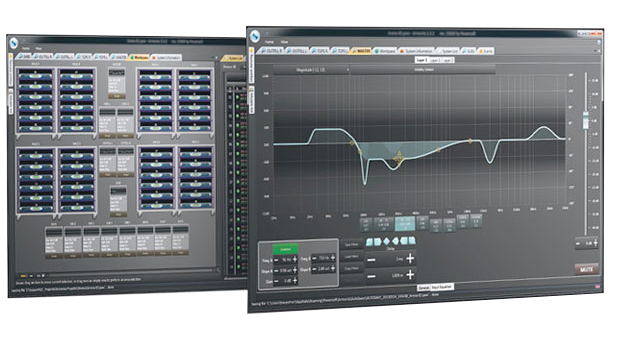

  通過Armonía Pro Audio Suite?軟件監控
  通過智能手機和平板電腦的自定義界面可進行WiFi遠程管理

規格

通道處理

輸出通道數量                                                    4個單聲道每個通道對可橋接

輸入通道數量：

模擬                                                                 4 (4x XLR)

AES3                                                                4 (2x XLR)

Dante?*                                                         16 (2x RJ45)

* 僅限 DANTE 版本

音頻

輸出噪音A-加權@ 8Ω- 模擬到模擬/ 數字到模擬                     < -70.0 dBV

動態范圍A-加權@ 8Ω- 模擬到模擬/ 數字到模擬                     114,3 dB

阻尼因數@ 8Ω.20Hz - 500Hz                                                > 5000

轉換速率（輸入濾波器旁通）                                                  > 50 V/μs

頻率響應（-3 dB,1W @ 8Ω）                                                 5 Hz - 30 kHz

串音（1 kHz）                                                                        -70 dB

總諧波失真+噪音（0.1W到全功率）                                       < 0.5% (典型的< 0.01%)

DIM動態互調失真（0.1W到全功率）                                      < 0.5% (典型的< 0.01%)

輸入阻抗                                                                                20 kΩ 平衡

平衡容許輸入                                                                         +27 dBu

DSP

模擬/數字轉換器                                                24位96 kHz TandemTM結構129 dB的動態范圍-0.00056%的總諧波失真+噪聲

數字/模擬轉換器                                                24位192 kHz TandemTM結構121 dB的動態范圍-0.00084%的總諧波失真+噪聲

采樣率轉換器                                                    24位44.1到192 kHz140 dB的動態范圍-0.0001%的總諧波失真+噪聲

內部精度                                                            40位浮點

延遲                                                                    2秒+100毫秒用于時間對準

均衡器                                                                升余弦，自定義FIR（有限脈沖響應），參數IIR（無限脈沖響應）：峰值、高/低擱架型、全通、帶通、帶阻、高/低通均衡

分頻器                                                                線性相位（FIR）、混合（FIR-IIR）Butterworth、Linkwitz-Riley、Bessel: 6 dB/oct至48 dB/oct (IIR)

限幅器                                                                TruePowerTM、電壓有效值、電流有效值、峰值限幅器阻尼控制 主動阻尼控制（Active DampingControlTM）

結構

尺寸                                                                  483 mm x 44.5 mm x 495 mm (19.0 in x 1.75 in x 19.5 in)

重量                                                                   15 kg (33.0 lb)

輸出級

每通道最大輸出功率@ 8Ω                                  1600 W

每通道最大輸出功率@ 4Ω                                  3000 W

每通道最大輸出功率@ 2.7Ω                                4000 W

每通道最大輸出功率@2Ω                                   5200 W

最大輸出功率@ 8Ω橋接模式                               6000 W

最大輸出功率@ 4Ω橋接模式                               10400 W

峰值總輸出，所有通道受驅動                              20000 W

最大未削波輸出電壓                                           175 V峰值

最大輸出電流                                                     130 A峰值

功率數據由對稱驅動和負載所有通道計算得出：非均衡負載可實現最高性能輸出。

AC電源

單相

額定電壓                                                            100-240V@ 50/60Hz

操作范圍                                                            90-264 V 從直流至200Hz

功率因數1/8最大輸出功率@ 4 Ω                        > 0.9

電流消耗1/8最大輸出功率@ 4 Ω                        18 Arms@100V9 Arms@240V

推薦的斷路器                                                      C16

三相

額定電壓                                                             173Y/100 – 416Y/240V3-, 3W+N+PE/3W+PE

功率因數1/8最大輸出功率@ 4 Ω                         > 0.9

每單相電流消耗1/8最大輸出功率@ 4 Ω               6 Arms@ 173Y    3 Arms@ 416Y

推薦的斷路器                                                      C10

閑置功耗（所有電源的情況下）                           <100 W

最大功耗（所有電源的情況下）                           <3000 W

注意：173Y/100V=173V 相間，100V 相電

散熱

操作溫度                                                            0°-45℃ / 32°-113℉

冷卻                                                                   風扇散熱，持續變速，溫度可控

散熱

單相                                                                 115V                      230V

1/8最大輸出功率@8Ω                                       1127 BUT/h           1058 BUT/h

1/4最大輸出功率@8Ω                                       2124 BUT/h           1639 BUT/h
